Mengapa Tampilan SMD 7-Segmen Penting untuk Perangkat Elektronik Modern?

2026-05-21

Tampilan SMD 7-segmentelah menjadi salah satu komponen tampilan yang paling banyak digunakan dalam elektronik modern. Dari peralatan industri dan perangkat medis hingga peralatan konsumen dan dasbor otomotif, modul tampilan LED ringkas ini menawarkan visibilitas yang sangat baik, efisiensi energi, dan keandalan jangka panjang.

Artikel ini menjelaskan cara kerja layar 7-segmen SMD, keunggulan utamanya, aplikasi umum, perbandingan dengan teknologi layar tradisional, pertimbangan pemasangan, dan bagaimana bisnis dapat memilih solusi yang tepat untuk proyek mereka. Baik Anda seorang insinyur, perancang produk, distributor, atau manajer pengadaan, panduan ini akan membantu Anda membuat keputusan yang tepat.

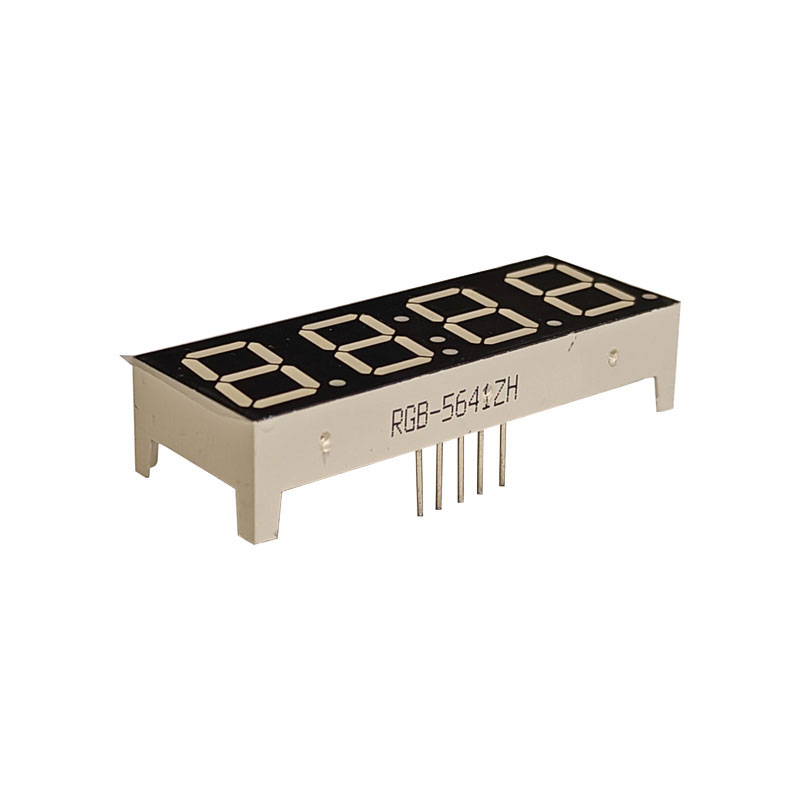

SMD 7-segment displays

Daftar isi


1. Apa itu Tampilan 7 Segmen SMD?

Layar SMD 7-segmen adalah komponen tampilan elektronik ringkas yang dirancang menggunakan teknologi Surface Mount Device (SMD). Ini terdiri dari tujuh segmen LED individu yang disusun dalam pola angka delapan. Dengan menerangi segmen ini secara selektif, layar dapat menampilkan angka dari 0 hingga 9 dan karakter alfabet tertentu.

Tidak seperti tampilan lubang tembus tradisional, versi SMD dipasang langsung ke permukaan papan sirkuit cetak (PCB), memungkinkan desain yang lebih ringkas, perakitan otomatis, dan efisiensi produksi yang lebih tinggi.

Fitur Keterangan
Tipe Pemasangan Teknologi Pemasangan Permukaan (SMT)
Format Tampilan Alfanumerik numerik dan terbatas
Sumber Cahaya Teknologi LED
Warna Umum Merah, hijau, biru, putih, kuning

2. Bagaimana Cara Kerja Tampilan 7 Segmen SMD?

Setiap segmen di layar berisi LED. Ketika arus listrik mengalir melalui suatu segmen, segmen tersebut menyala. Kombinasi berbeda dari segmen yang diterangi membentuk angka yang berbeda.

Misalnya:

  • Digit 0 menggunakan enam segmen yang menyala.
  • Digit 1 menggunakan dua segmen.
  • Digit 8 menggunakan ketujuh segmen.

Layar SMD umumnya tersedia dalam dua konfigurasi listrik:

Katoda Umum

Semua katoda terhubung bersama. Segmen individu menyala ketika tegangan positif diterapkan.

Anoda Umum

Semua anoda dihubungkan bersama. Segmen menyala saat terhubung ke ground.


3. Keuntungan Utama Tampilan 7-Segmen SMD

Produsen dan insinyur memilih tampilan SMD 7-segmen karena memberikan beberapa manfaat operasional dan manufaktur.

  • Ukuran Kompak:Ideal untuk perangkat elektronik mini modern.
  • Visibilitas Luar Biasa:Penerangan LED terang memastikan keterbacaan.
  • Efisiensi Energi:Konsumsi daya yang rendah mengurangi biaya operasional.
  • Kompatibilitas Perakitan Otomatis:Sempurna untuk lini produksi SMT.
  • Keandalan Tinggi:Umur operasional yang panjang dengan perawatan minimal.
  • Pembangkitan Panas Rendah:Cocok untuk tata letak PCB padat.
  • Efisiensi Biaya:Mengurangi waktu perakitan dan biaya produksi.

Keunggulan ini menjadikan layar SMD sangat berharga untuk lingkungan manufaktur bervolume tinggi yang mengutamakan efisiensi dan konsistensi.


4. Aplikasi Umum di Seluruh Industri

Layar SMD 7-segmen digunakan di banyak industri karena kesederhanaan, daya tahan, dan efektivitas biayanya.

Industri Aplikasi
Elektronik Konsumen Jam digital, kalkulator, peralatan dapur
Peralatan Industri Panel kontrol, penghitung, pengatur waktu
Alat kesehatan Sistem pemantauan dan peralatan diagnostik
Otomotif Indikator dasbor dan modul tampilan
Perangkat Rumah Pintar Pengontrol suhu dan produk IoT

5. SMD vs Tampilan Lubang Tradisional

Salah satu keputusan terbesar yang dihadapi para insinyur adalah memilih antara layar SMD dan model lubang tembus tradisional.

Faktor Perbandingan Tampilan SMD Tampilan Melalui Lubang
Metode Perakitan SMT otomatis Penyolderan manual atau gelombang
Ruang PCB Kompak Jejak yang lebih besar
Kecepatan Produksi Perakitan berkecepatan tinggi Proses lebih lambat
Kekuatan Mekanik Sedang Sangat kuat
Efisiensi Biaya Sangat baik untuk produksi massal Biaya tenaga kerja lebih tinggi

6. Spesifikasi Teknis Penting

Sebelum memilih tampilan SMD 7-segmen, teknisi harus mengevaluasi beberapa parameter teknis dengan cermat.

Sudut Pandang

Sudut pandang yang lebih lebar meningkatkan keterbacaan dari berbagai posisi.

Kecerahan

Kecerahan mempengaruhi visibilitas di bawah sinar matahari atau cahaya sekitar yang tinggi.

Konsumsi Daya

Konsumsi arus yang rendah penting untuk perangkat bertenaga baterai.

Suhu Operasional

Aplikasi industri memerlukan tampilan dengan toleransi suhu yang luas.


7. Cara Memilih Tampilan yang Tepat

Memilih tampilan 7-segmen SMD yang tepat berdampak langsung pada kualitas produk, kinerja, dan efisiensi produksi.

Berikut beberapa faktor penting yang perlu dipertimbangkan:

  1. Lingkungan Aplikasi:Aplikasi dalam dan luar ruangan memerlukan tingkat kecerahan yang berbeda.
  2. Ukuran Tampilan:Digit yang lebih besar meningkatkan visibilitas dari jarak jauh.
  3. Pilihan Warna:Warna yang berbeda mempengaruhi keterbacaan dan estetika.
  4. Kompatibilitas Tegangan:Pastikan kompatibilitas dengan sirkuit penggerak.
  5. Ketahanan Kelembaban:Penting untuk perangkat industri atau luar ruangan.
  6. Persyaratan Sertifikasi:Verifikasi kepatuhan terhadap standar industri.

Bekerja sama dengan produsen berpengalaman membantu mengurangi risiko pengadaan dan memastikan pasokan jangka panjang yang stabil.


8. Desain PCB dan Tip Pemasangan

Tata letak PCB yang tepat dan praktik pemasangan secara signifikan meningkatkan kinerja tampilan dan hasil produksi.

  • Pertahankan dimensi bantalan yang akurat sesuai dengan spesifikasi pabrikan.
  • Gunakan volume pasta solder yang sesuai untuk mencegah penghubungan.
  • Pastikan keseimbangan termal selama penyolderan reflow.
  • Hindari tekanan mekanis yang berlebihan selama perakitan.
  • Pertimbangkan pelindung EMI untuk aplikasi sensitif.

Banyak kegagalan tampilan bukan disebabkan oleh tampilan itu sendiri, melainkan karena desain PCB yang buruk atau kondisi penyolderan yang tidak tepat.


9. Masalah Umum dan Solusinya

Masalah Kemungkinan Penyebabnya Larutan
Kecerahan Tidak Merata Kontrol arus salah Gunakan resistor atau driver yang tepat
Segmen Mati Sambungan solder yang buruk Periksa kualitas penyolderan
Kerlip Catu daya yang tidak stabil Meningkatkan regulasi tegangan
Terlalu panas Arus berlebihan Kurangi arus operasi

10. Tren Masa Depan dalam Teknologi Tampilan

Ketika perangkat elektronik semakin kecil dan cerdas, teknologi layar berkembang pesat.

Tampilan SMD 7-segmen modern kini sedang dikembangkan dengan:

  • Desain berdaya sangat rendah
  • Peningkatan efisiensi kecerahan
  • Kemasan miniatur
  • Peningkatan pembuangan panas
  • Kompatibilitas IC driver terintegrasi yang cerdas
  • Ketahanan lingkungan yang lebih tinggi

Peningkatan ini membantu produsen menciptakan sistem elektronik yang lebih andal dan hemat energi untuk pasar global.


11. Mengapa Produsen Lebih Memilih Pemasok Profesional

Rantai pasokan yang andal sangat penting dalam industri elektronik. Memilih produsen layar profesional memberikan keuntungan seperti kualitas produk yang stabil, solusi yang disesuaikan, dukungan teknis, dan kapasitas produksi yang terukur.

Guangzhou RGB Optoelektronik Technology Co., Ltd.mengkhususkan diri dalam solusi tampilan LED berkualitas tinggi untuk aplikasi industri, otomotif, elektronik konsumen, dan perangkat pintar. Dengan kemampuan produksi yang maju dan sistem manajemen kualitas yang ketat, perusahaan mendukung pelanggan di seluruh dunia dengan teknologi tampilan yang dapat diandalkan.

Pemasok profesional juga dapat membantu dengan warna tampilan khusus, ukuran digit, kompatibilitas PCB, dan persyaratan khusus aplikasi, membantu bisnis mengurangi waktu pengembangan dan meningkatkan keandalan produk.


12. Pertanyaan yang Sering Diajukan

Apakah tampilan SMD 7-segmen hemat energi?

Ya. Layar SMD berbasis LED mengonsumsi daya yang relatif rendah dibandingkan banyak teknologi layar tradisional, sehingga cocok untuk perangkat portabel dan bertenaga baterai.

Bisakah tampilan SMD dikustomisasi?

Ya. Produsen dapat menyesuaikan ukuran digit, warna, kecerahan, konfigurasi pin, dan kemasan berdasarkan kebutuhan pelanggan.

Berapa umur tampilan SMD 7-segmen?

Layar LED berkualitas tinggi dapat beroperasi selama puluhan ribu jam dalam kondisi listrik dan termal yang tepat.

Warna manakah yang memberikan visibilitas terbaik?

Merah dan hijau biasanya lebih disukai karena menawarkan visibilitas yang sangat baik di sebagian besar kondisi pencahayaan.

Apakah tampilan SMD cocok untuk aplikasi industri?

Sangat. Layar SMD kelas industri dirancang untuk tahan terhadap getaran, variasi suhu, dan siklus pengoperasian yang panjang.


13. Pemikiran Terakhir

Layar 7-segmen SMD tetap menjadi salah satu teknologi tampilan paling praktis dan hemat biaya di industri elektronik. Strukturnya yang ringkas, visibilitas tinggi, konsumsi daya rendah, dan kompatibilitas dengan proses manufaktur otomatis menjadikannya ideal untuk berbagai aplikasi.

Baik Anda mengembangkan perangkat elektronik konsumen, sistem kontrol industri, peralatan medis, atau produk otomotif, memilih pemasok layar yang tepat dapat meningkatkan kualitas produk dan efisiensi produksi secara signifikan.

Guangzhou RGB Optoelektronik Technology Co., Ltd.siap mendukung proyek Anda dengan kemampuan manufaktur profesional, solusi tampilan yang disesuaikan, dan bantuan teknis yang responsif.

Hubungi kamihari ini untuk mendiskusikan kebutuhan Anda dan menemukan solusi tampilan LED yang ideal untuk bisnis Anda.
